TORQUE MOTOR

특징
TORQUE MOTOR는 큰 기동 TORQUE와 수하(垂下) 특성을 가지고 있으며(ZERO 속도에서 최대토크이며 속도가 증가함에 따라 감소한다.) 회전속도 TORQUE특성의 전영역에서 안정적으로 운전합니다.

구속운전에 사용가능

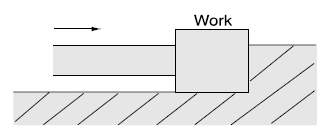

토크모터는 인덕션모터나 리버서블모터와 달리 구속상태 또는 구속에 가까운 저속운전에서도 안정적인 토크를 얻을 수 있도록 설계되어 있습니다. 물건을 누르고 있을 때와 같이 정지토크가 필요한 용도나 구속운전에서 공정 끝부분에 구속상태가 되는 부하에 적합합니다.


주의) 구속운전에 사용할경우에는 출력 TORQUE가 매우 커집니다. 따라서 GEARHEAD의 최대허용 TORQUE를 넘지 않도록 주의하십시요. 장면충돌은 절대로 하지마십시요. 정면충돌할 경우 그 충격에 의해 GEARHEAD파손이 우려가 있습니다.


광범위한 속도가변 가능
MOTOR의 TOURQUE는 대략 전압의 제곱에 비례하므로 공급전압을 바꿔서 회전속도를 변경할 수 있습니다.

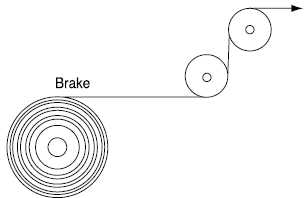

감는 작업에 적합
연속해서 일정한 속도로 나오는 물체를 일정한 장력으로 감을 경우 지름이 두 배가 되면 토크는 두 배가 되고 속도는 절반이 되어야 합니다.



브레이크로 사용가능
회전속도-토크 특성의 제동영역에서 사용함으로써 브레이크 기능을 발휘할 수 있습니다.


.


회전속도-TORQUE 특성도 보는 방법

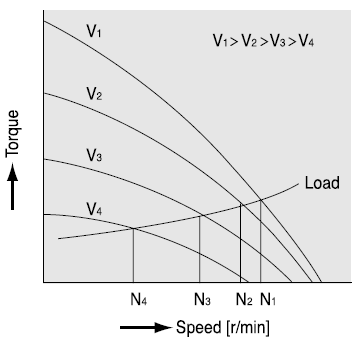

TORQUE MOTER의 TORQUE는 전압의 제곱에 거의 비례해 변화합니다. MOTOR로의 공급전압을 바꾸면 각 전압에서 각각 수하특성을 지닌 회전속도 TORQUE특성곡선을 얻을 수 있습니다.
(TORQUE는 속도가 0일때 최대이며 속도가 증가하면서 점차 감소하게 됩니다.)

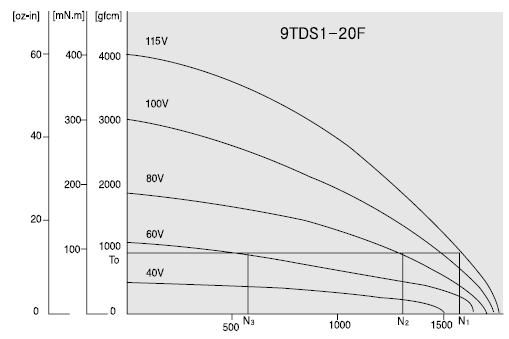

부하 TORQUE T0일때 전압을 115V, 80V, 60V로 바꾸면 MOTOR는 각각 N1, N2, N3의 회전속도로 회전합니다. 이처럼 전압을 바꾸기만 하면 회전속도를 쉽게 바꿀 수 있습니다.
TORQUE MOTOR를 선정할 때에는 먼저 필요한 TORQUE와 회전속도를 결정하고 나서 회전속도 TORQUE곡선을 참조하여 연속 사용용 또는 단시간 사용용인지 결정하여 MOTOR를 전정하여 주십시요. 구속상태에서 사용할 경우에는 속도가 0 이므로 TORQUE만이 선택의 기준이 됩니다.




TORQUE MOTOR의 전압제어방법

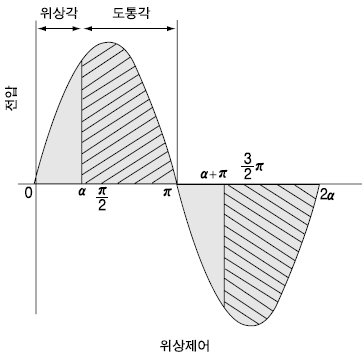

전압제어에 있어 가장 일반적인 방법은 TRIAC등을 이용한 위상제어방식입니다. 이 방법은 오른쪽 그림과 같이 TRIAC을 점호하는 위상각 a를 변화시켜 입력전압을 사선처럼 제어하는 방법입니다. 속도나 TORQUE를 조절할 때에는 외부에 전압조정기를 설치할 필요가 있습니다.

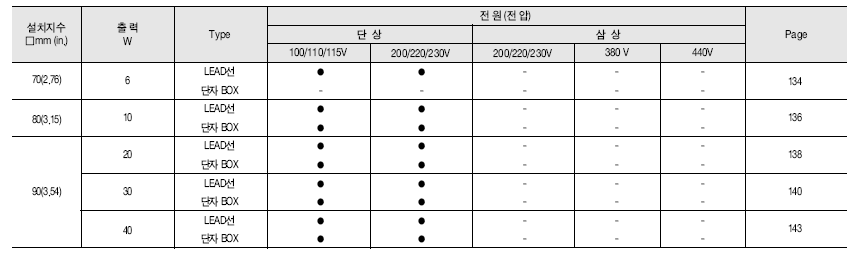

Torque Motor Line-Up

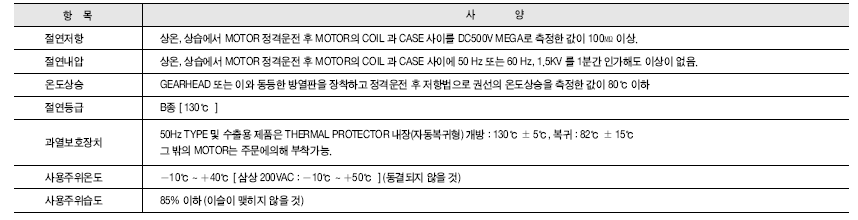

일반사양
