SERO 소개

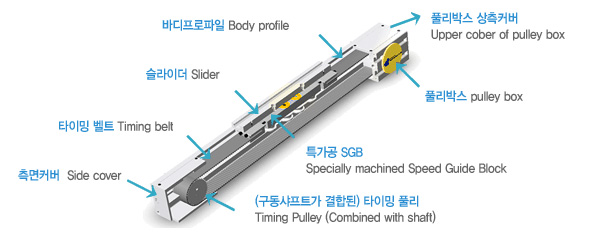

SERO는 스틸 가이드 샤프트가 결합된 알루미늄재를 몸체로 하고 특수 가공된 스피드 가이드의 캐리어를 슬라이더(Slider)로 하여 구성된 belt-driven 타입의 경량 고속용 모듈(Module)이다. 벨트 장력은 단순히 스크류를 조임으로써 용이하게 조절할 수 있으며, 다축으로 쉽게 확장 가능한 구조이다.

ㆍ최고속도 : 8 m/s
ㆍ주행정밀도 : 0.08 mm/m
ㆍ최대길이 : 연결부위 없이 최장 4M (필요시 6M로 공급가능)
ㆍ슬라이더의 취부 : 블록덮개의 슬롯 이용
ㆍ모듈(Module)의 취부 : 알루미늄 바디의 측면 슬롯 이용
ㆍ벨트 : 코어(Core)가 있는 HTD5 또는 S5M, 방향 전환시 백래쉬(Backlash)가 없다.
ㆍ반복정밀도 : ±0.05mm

SERO는 스피드 가이드의 신기술이 집적된 리니어 모듈로서 유격조절이 쉽고, 고속주행시에도 정숙 주행을 보장한다.
또한 P5급 복열트랙롤러베어링과 초정밀 열처리 샤프트를 이용하여 동급대비 우수한 부하능력과, 주행정밀도를 지니며 자체적인 밀폐구조로 인해 방진성능이 우수하다.

SERO는 SERO 41, SERO 61, SERO 81, SERO 101의 네가지 형번이 있으며, 스트로크는 500mm 단위로 표준화되어 공급된다.

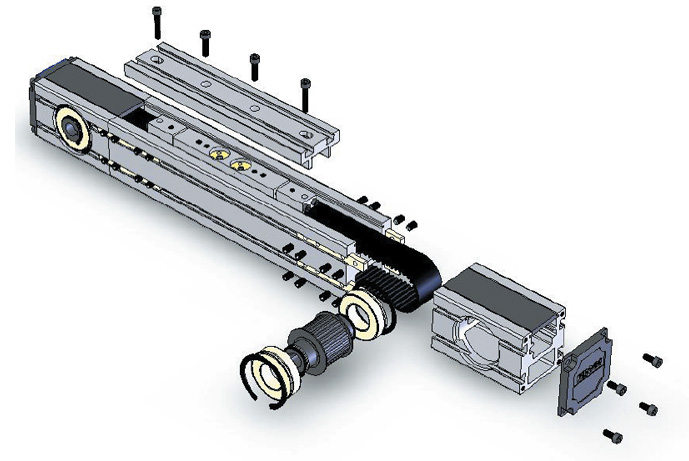

부분 조립도 및 주요부품



슬라이더 (Slider)
베어링블록 (Bearing Block)
벨트풀리 (Belt pulley)
레일(Rail)
ㄴ 자 클램프
상측 커버
모터 어뎁터
풀리박스 프로파일
(Pulley box profile)
벨트그립
내부 씰 (Seal)
베어링 (Bearing)
측면 벨트그립 커버 (Side cover)
스냅 링 (Snap ring)

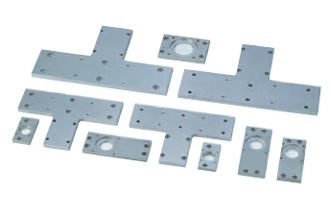

브라켓 (Bracket)
타이밍 벨트 (Timing belt)
