ㆍ6W □70mm ㆍ10W □70mm ㆍ15W □80mm ㆍ25W □80mm ㆍ40W □90mm ㆍ60W □90mm
ㆍ90W □90mm ㆍ120W □90mm ㆍ150W □90mm ㆍ180W □90mm ㆍ200W □90mm


BRAKE Motor


특징
전자(電磁)BRAKE MOTOR의 개요(전원 OFF시 작동방식)
- 교류 무여자작동형(無勵磁作動型)電磁 BRAKE MOTOR 에 직결, 전원 OFF와 동시에 MOTOR는 순간정지하고 부하를 유지합니다. 전원 OFF일때 MOTOR가 정지하면서 부하를 유지하게 되므로 긴급시 (전원 OFF시)안전 BRAKE기능이 필요한 곳과 수직으로 BRAKE기능이 필요한 곳에 적합합니다.

작동
- 전자 BRAKE MOTOR는 전원 OFF시 MOTOR단독으로 사용할 경우 1~4회전 OVER RUN합니다. (INDUCTION MOTOR는 전원 OFF 시 30~40회전 OVER RUN하며 REVERSIBLE MOTOR는 5~6회전 OVER RUN합니다.
- 빈번한 순시 정역회전이 가능하며 간단한 절환으로 1분에6회 정지가 가능합니다.(단 3초 이상의 정지시간 확보요망) (주의 : 이러한 사항들은 단순히 BRAKE의 반응만을 토대로 한 최대수치이므로 실제로는 다소 차이가 있을 수 있습니다. 또한, 실제 적용시에는 MOTOR의 표면온도가 90℃(144℉)이하가 되도록 주의하여 주십시요.)

구조

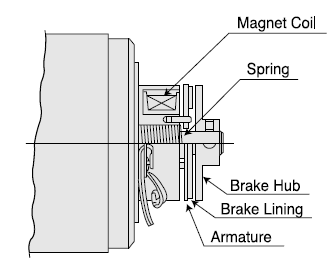

당시의 전자 BRAKE MOTOR는 무여자작동형으로 COIL에 전압을 인가하면 SPRING에 의해 억제된 ARMATURE가 흡입되어 ARMATURE와 BRAKE LINING사이에 틈이 발생되고 제동이 해제되어 MOTOR는 자유롭게 회전하게 됩니다. 반대로 COIL에 전압을 OFF하면 ARMATURE와 SPRING의 탄성에 의해 BRAKE LINING에 압력이 가해져 제동력이 발생하여 MOTOR가 정지하게 됩니다. 아래 그림을 참조하여 주십시요.

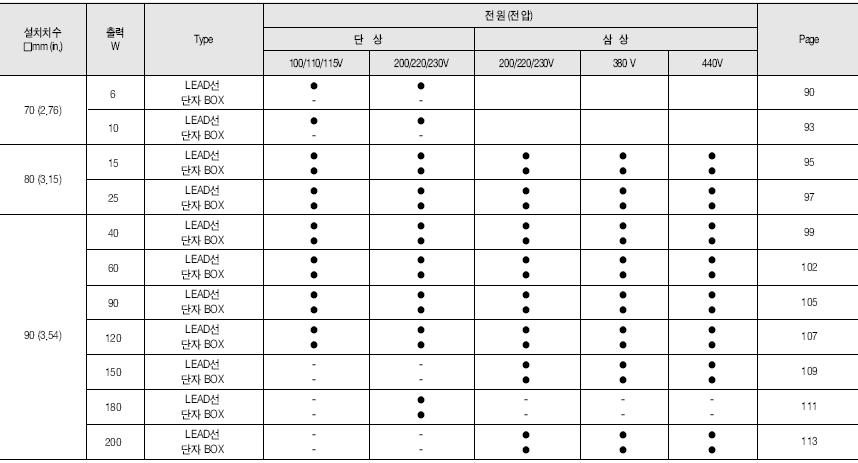

Electromagnetic Brake MOTOR Line-Up




일반사양
