ㆍ6W □70mm ㆍ10W □70mm ㆍ15W □80mm ㆍ25W □80mm ㆍ40W □90mm ㆍ60W □90mm
ㆍ90W □90mm ㆍ120W □90mm

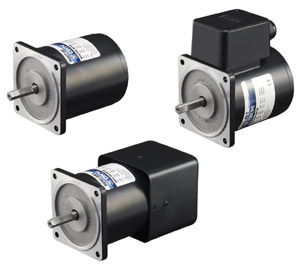

REVERSIBLE Motor


특징
정역운전용에 적합
- REVERSIBLE MOTER는 순간적으로 회전방향을 전환할 수 있는 30분 정격 MOTOR입니다.
정역전운전을 자주 반복하는 용도에 적합합니다. 속도, 토크 및 전압 등의 기본특성은 INDUCTION MOTOR와 동일합니다. 짧은 시간내 비번한 회전 방향전환을 위해 BRAKE가 작동됩니다.

30분 정격
- REVERSIBLE MOTOR는 짧은 시간 동안에 정역전이 가능하도록 설계되어 있으므로 입력 손실이 큽니다. 따라서, REVERSIBLE MOTOR의 온도가 일반 INDUCTION MOTOR보다 높아지게 되고 정격 운전시간은 30분으로 한정됩니다.

REVERSIBLE MOTOR의BRAKE기구
- REVERSIBLE MOTOR는 뒷부분에 간이 BRAKE기구 (마찰 BRAKE)가 내장되어 있습니다.
이 BRAKE기구는 다음의 목적을 위해 설치되어 있습니다.

구조적으로는 아래 그림과 같이 BRAKE PLATE에 BRAKE SHOE를 COIL SPRING을 이용해 상시 입력을 가해 접동하고 있습니다. 이러한 메커니즘은 어느 정도의 유지력은 있으나 구조상 BRAKE능력에 한계가 있으므로 당사 제품의 BRAKE힘은 MOTOR출력 TORQUE의 10%정도로 하고 있습니다.




회전속도 - TORQUE특성
REVERSIBLE MOTOR도 INDUCTION MOTOR와 같은 CONDENSER RUN형 단상유도전동기로서 회전속도 - TORQUE특성은 INDUCTION MOTOR와 같습니다. 단, REVERSIBLE MOTOR의 경우 순산 가역특성을 향상시키기 위해 INDUCTION MOTOR에 기동 TORQUE를 크게 합니다.


REVERSIBLE MOTOR의 동작시간과 온도상승
REVERSIBLE MOTOR는 30분정격으로 되어 있으나, 단시간 간헐운전의 경우에는 운전조건에 따라 운전시간이 바뀝니다.
REVERSIBLE MOTOR를 단시간 간헐운전으로 사용되는 경우 MOTOR기동시 및 역전시에 큰 전류가 흘러 발열이 커지지만 MOTOR가 정지하는 시간을 길게 하면 정지시의 자연냉각 효과가 커져 MOTOR의 온도상승을 낮게 억제할 수 있습니다. MOTOR의 온도 상승에 실온을 가산한 것이 MOTOR CASE의 온도가 됩니다. 일반적으로 MOTOR CASE온도가 90℃이하이면 권선부의 절연등급을 감안할 때 그 운전조건으로 연속운전이 가능하지만 BEARING의 GREASE수명은 MOTOR온도가 낮을 수록 수명이 길어집니다.

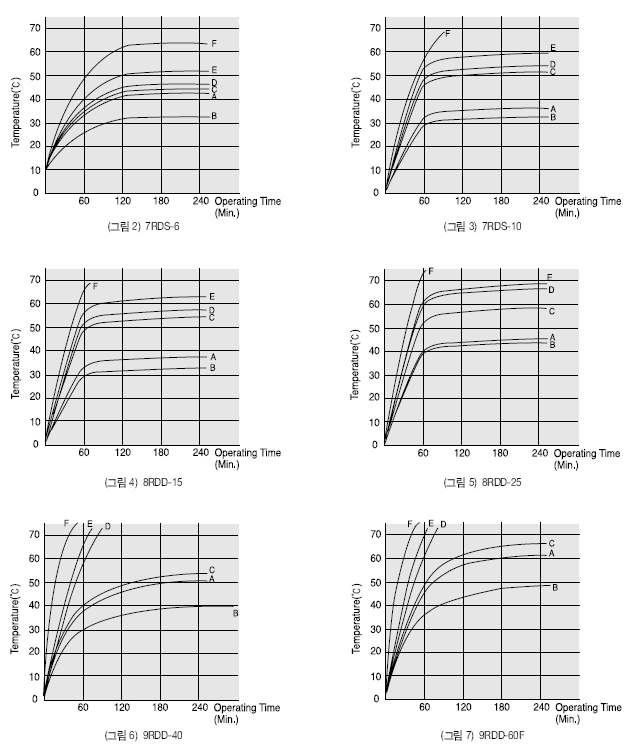

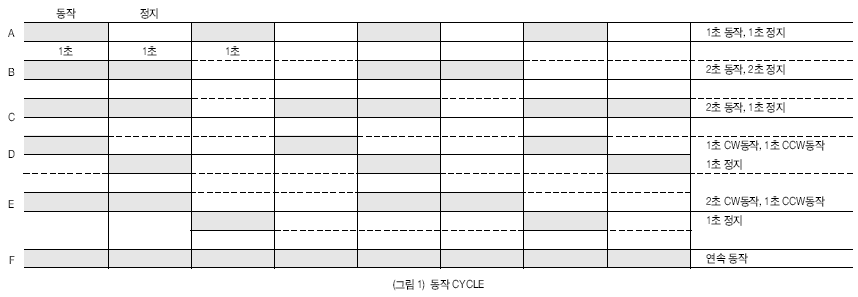

동작 CYCLE과 온도상승

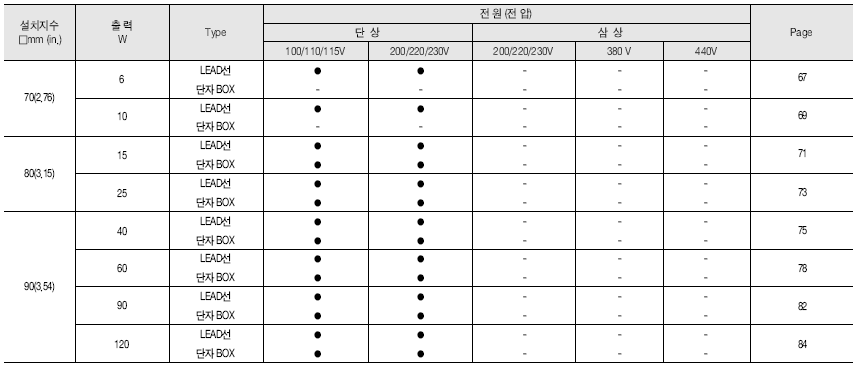

REVERSIBLE MOTOR LINE-UP

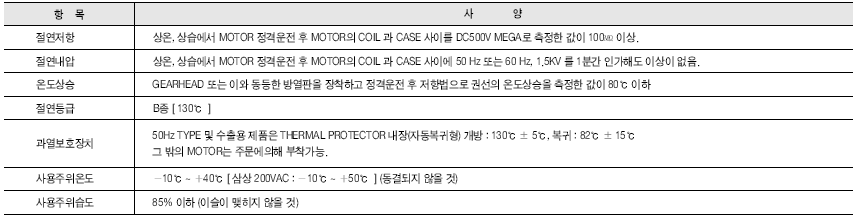

일반사양
