전폐형 반폐형

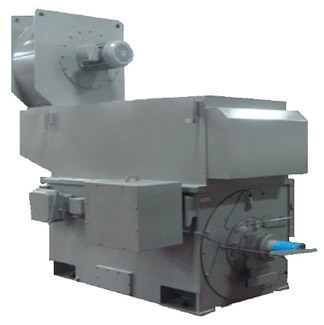

전폐형 고압모터

ㆍ완벽한 절연 시스템으로 반영구적인 절연수명
  - HIGEN F종“POLYTIGHT T”
  - Insulation System

ㆍ긴수명, Compact 베어링 구조
  - 누수방지를 위한 특수 실드 구조
  - Radial 및 Trust 하중을 고려한 베어링 및 구조
  - 운전중에 그리스 교환이 가능하며, 단 한번 조작으로 폐(廢) 그리스를 완전히 배출할 수
    있어 보수.점검이용이한 그리스 배출장치

ㆍ고효율과 장기간 사용에도 높은 신뢰성을 발휘!
  - 당사는 전동기 전문 Maker로서 설계.제조기술의 깊은 연구와 시장 Needs를 정확히
     파악하여 산업 발전에 공헌하고 있습니다.
  - 고압유도전동기는 HIGEN의 우수한 기술을 결집(結集)하여, 새로운 특장점을 가진 풍부한
     기종과 고속.대용량 기종으로 범위를 확대 개발했습니다.
  - 당사의 중.대형 유도전동기는 수주시부터 출하시까지 모든 부문이 일관되고, 엄격한 품질
     보증 체제로 제작되며,고효율과 높은 신뢰성으로 귀하를 만족시킵니다.

ㆍ저소음과 우수한 냉각구조
  - 팬과 통풍구조의 최적화 설계
    특히 주물 프레임은 내부가 특수구조로 설계되어 있습니다.
  - 자성웨지와 최적의 Core 설계로 전자기 소음 최소화
  ※특별히 저소음을 요구하는 경우는 다음의 것을 부착합니다.
     Silencer : 10~15(㏈)
     흡음(吸音) Set : 10(㏈)
     보조 Silencer : 5(㏈)




특장점
1. 운전비용이 경제적입니다.
   - 축적된 고도의 전문기술로 손실의 최소화와 자성웨지를 사용하여 효율을 향상시켰습니다.

2. Compact하게 되어 있습니다.
   - 내진(耐震), 내충격성에 뛰어난 구조설계와 부품의 채용 그리고 유로해석, 열해석에의한 냉각효과의 개선으로 소형 경량화를실현했습니다 .

3. 고객의 사양에 즉각 대응합니다.
   - 설계에서 제조까지 일괄처리하는 새로운컴퓨터관리(New Concept Computer)시스템으로 고객의 모든 사양에 즉각적이고도유연하게 대응합니다.

4. 사용의 편리함을 추구했습니다.
   - 베어링 그리스 배출장치는 단 한번 조작으로 폐(廢) 그리스를 완전하게 배출할 수 있는구조로 되어 있어 보수점검이 아주 간단합니다.

5. 안정된 품질과 높은 신뢰성을 발휘합니다.
   - 컴퓨터에 의한 기능적인 디자인과 시뮬레이션,그리고 최신 제조설비로 고품질, 고신뢰성의제품만을 제공합니다.
   - 내진(耐震), 내습(耐濕), 내약품성에 우수한진공가압 절연방식인“POLYTIGHT T절연"을 채용하여 절연 수명을 반영구화 했습니다.

6. 필요한 시기에 정확하게 제공합니다.
   - 부품을 철저히 모듈(Module)화 하여 표준화로수주에서 출하까지“총합생산관리시스템”으로 단납기에 대응합니다.

7. 국제규격에 준하고 있습니다.
   - 국내규격 및 IEC 규격에 준하고 있기 때문에국제적으로 통용 가능합니다.

고압전폐형 정격사항

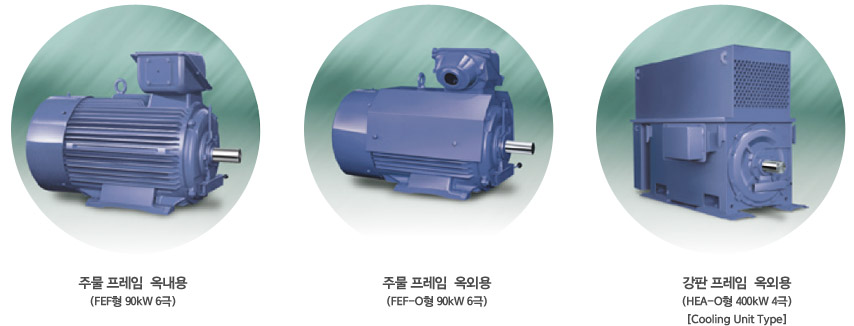

ICE에 준한 전폐외선형 전동기는 본체를 전폐구조로 하여 외부의 회전자 축에 냉각팬을 부착한 것으로 효과적인 냉각을 하도록 함과 동시에 보수 점검이 용이한 구조로 되어 있습니다. 먼지나 습기가 많은곳, 물방울.물보라가 가해지는 장소에는 이 전폐외선형 전동기가 최적의 구조입니다. 소용량 기종은 주물 프레임, 대용량 기종은 강판(Steel) 프레임으로 제작하고 있습니다.

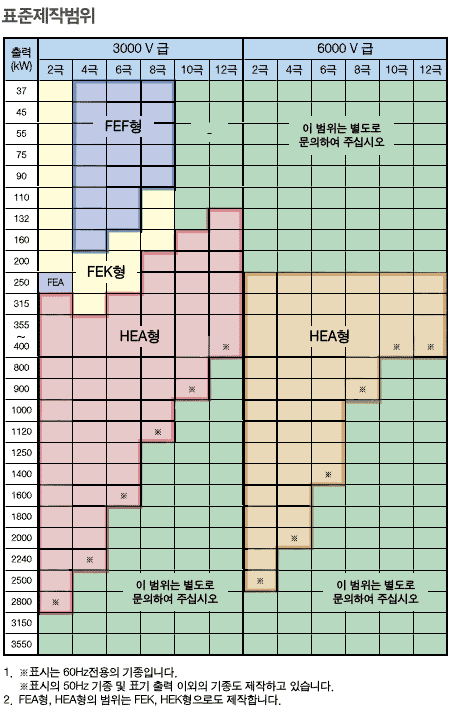

표준제작 범위
ㆍ표준제작 범위 : 표 참조
ㆍ형식 및 기동토크 특성
   HEA 형 ....... 특수농형(최소기동토크 50%)
   HEK 형
   FE K 형
   FE F 형 ....... 특수농형(최소기동토크 150%)
ㆍ시간정격 : 연속정격
ㆍ정격전압 : 3300V 60㎐ / 3000V 50㎐
   6600V 60㎐ / 6000V 50㎐
ㆍ절연종류 : F종
ㆍ주위온도 : 40℃ 이하
ㆍ온도 상승한도 : 100℃(저항법)
ㆍ베어링의 종류 : 구름 베어링 및 미끄럼 베어링
ㆍ인 출 선 : 3가닥 인출
ㆍ회전방향 : 부하측에서 보아 시계 반대방향
ㆍ연결방식 : 커플링 직결, 벨트연결(주물 프레임)
   (프레임 번호 400 이상은 벨트연결용도 제작합니다.)
ㆍ도 장 색 : MUNSELL No. 5PB 8/2.5
ㆍ해당규격 : 치수 KS C 4203
   특성 KS C 4201, 4203
   일반 KS C 4002
