ㆍ15W □80mm ㆍ25W □80mm ㆍ40W □90mm ㆍ60W □90mm ㆍ90W □90mm
ㆍ120W □90mm ㆍ150W □90mm ㆍ200W □90mm

2Pole Motor


특징
한방향 연속운전에 적합
- 컨베이어 구동과 같이 한방향으로 연속운전하는 용도에 적합합니다.

해외 안전규격에 적합
- KS/UL 규격인증 및 CE인증을 획득했습니다. 또한 , 북미, 아시아 및 유럽의 여러 나라의 다양한
    전원사정을 만족시키는 폭넓은 전압을 구비하고 있습니다.

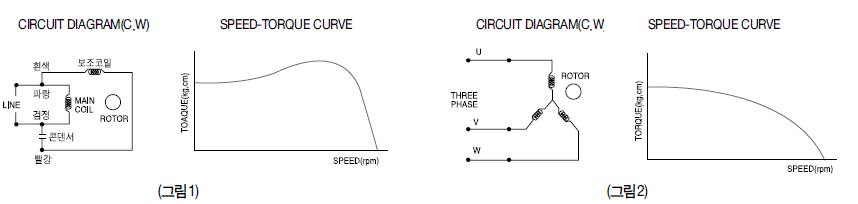

단상문제
- 단상운전의 경우 해당 모터의 용량에 적합한 콘덴서를 사용하여 주십시요.
   단상 인덕션 모터의 경우에는 운전중 짧은 시간내에 회전방향을 바꾸는 것은 불가능합니다.
   그러므로 우선 모터를 정지시킨 후 결선을 변경하여 주십시요. (그림1) 참조

삼상운전
- 삼상 인덕션 모터는 단상에 비해 상대적으로 높은 기동토크와 높은 안정성을 가지고 있습니다.
    (그림2)참조




회전속도 - TORQUE특성
일정한 전압하에서는 회전속도 - TORQUE특성은 우측 그림과 같습니다.
무부하시의 경우는 동기회전속도와 비슷한 속도로 회전 하지만 부하증가와 함께 회전속도가 떨어져 부하와 MOTOR의 TORQUE의 TORQUE Tp와 만나는 점 P에서 회전합니다. 부하가 증가해 M점에 이르면 MOTOR는 더 이상의 TORQUE를 내지 못하므로 R점에 이르러 정지합니다. 즉, R-M사이는 불안정한 범위로 MOTOR가 안정적으로 운전되는 것을 O-M사이입니다.

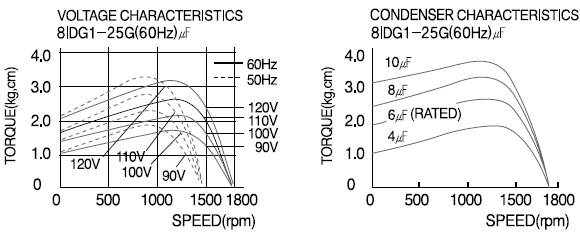

전압특성과 콘덴서
인덕션 모터의 TORQUE는 전압의 두배에 비례하며 콘덴서의 용량에 따라 변경될 수 있습니다.
콘덴서의 용량이 증가함에 따라 기동 TORQUE와 정격 TORQUE증가합니다. 그러나 콘덴서의 용량이 2.5배 내지 3배까지 증가하면 정격 TORQUE는 감소하고 기동 TORQUE는 증가하지 않습니다.
인덕션 모터의 TORQUE가 다소 부족할 경우 쉽게 증가시킬 수 있는 방법으로 전압이나 콘덴서의 용량을 증가시키는 방법이 있으나 이경우에는 모터의 입력손실이 증가하고 모터의 온도가 급격히 상승하므로 공장출하상태에서의 운전을 권장합니다. 그러나 부득이하게 사용할 경우에는 별도의 팬을 부착 하는 등 MOTOR의 열반산이 잘 되도록 충분히 주의하여 주시고 MOTOR CASE(HOUSING)의 온도가 90℃이하가 되도록 주의하여 주십시요.

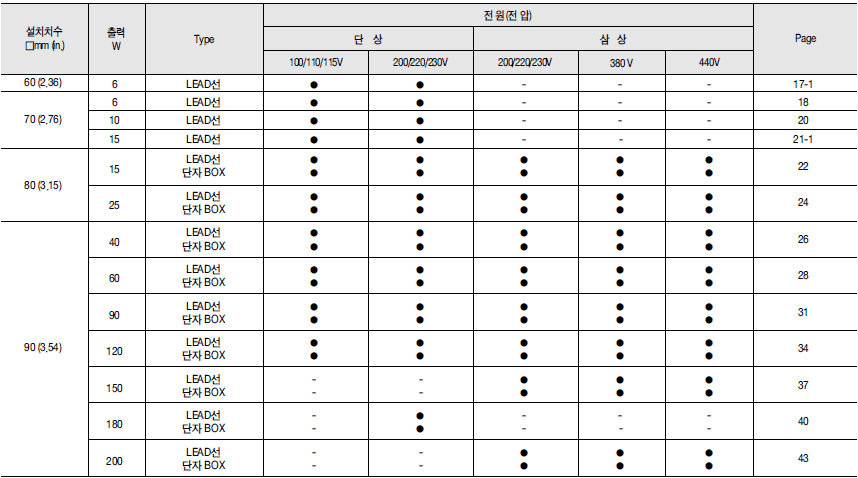

INDUCTION MOTOR LINE-UP

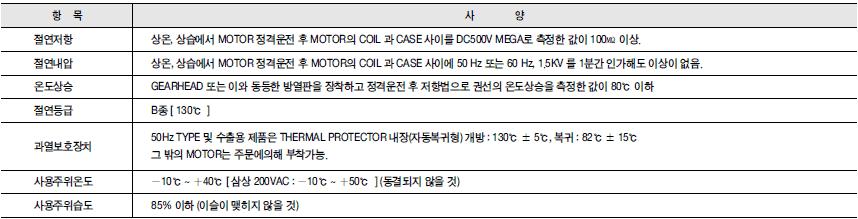

일반사양

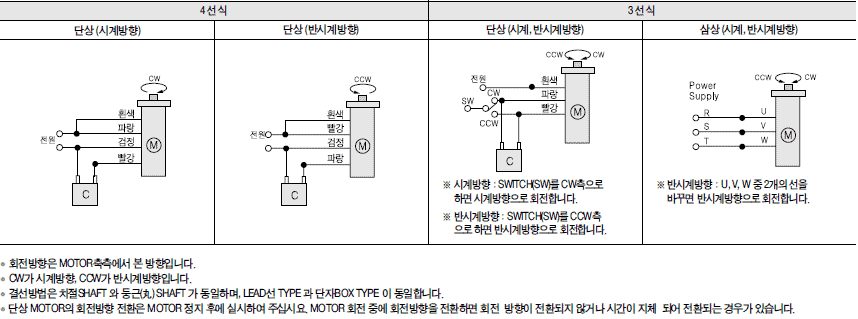

결선도
