브레이크 드럼(Brake Drum) 칫수표

size	max. bore (mm)	Dimension (mm)										weight (kg)	GD^{2 (kgf.m²⁾}
size	max. bore (mm)	G	W	C	L	B	E	M	Q	T	N-Φd	weight (kg)	GD^{2 (kgf.m²⁾}
BW160	37	160	80	32	112	82	63	140	145	16	4-19	6	0.07
BW200	48	200	100	32	132	112	80	178	184	16	4-19	10	0.21
BW250	60	250	125	32	157	112	100	224	230	16	4-30	18	0.57
BW315	60	315	160	35	195	112	100	285	292	20	4-30	29	1.70
BW355	67	355	180	40	220	142	112	320	330	20	4-40	40	3.10
BW400	75	400	200	40	240	142	125	362	374	25	4-40	60	5.50
BW450	96	450	224	55	279	172	160	410	422	25	4-40	85	9.40
BW500	108	500	250	60	310	212	180	445	462	28	4-40	130	18.0
BW560	120	560	280	65	345	212	200	495	516	28	4-40	180	33.0
BW762	135	762	362	80	442	212	224	690	710	35	4-40	340	124
(Note) weight는 bore를 가공 하지 않은 상태의 값 입니다.

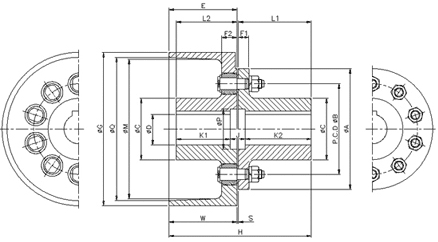

브레이크 드럼 카플링(Brake Drum coupling) 칫수표

size	max. bore (mm)	Dimension (mm)																weight (kg)	GD^{2 (kgf.m²⁾}
size	max. bore (mm)	G	W	S	E	L1	L2	H	T	C	K1	K2	J	P	M	Q	A	weight (kg)	GD^{2 (kgf.m²⁾}
BWC160	37	160	80	4	84	95	76	182	3	63	82	63	29	43	140	145	140	9	0.20
BWC200	53	200	100	4	104	128	96	235	3	90	112	80	35	60	178	184	180	19	0.30
BWC250S	66	250	125	4	129	128	106	261	4	112	112	90	36	75	224	230	2254	34	0.80
BWC250L	66	250	125	4	129	158	106	291	4	112	142	90	36	75	224	230	2254	36	0.81
BWC315	75	315	160	4	164	158	128	326	4	125	142	112	36	85	285	292	250	57	2.40
BWC355	84	355	180	4	184	160	130	348	4	140	142	112	40	95	320	330	280	80	4.30
BWC400	95	400	200	4	204	190	158	398	4	160	172	140	40	105	362	374	315	110	6.80
BWC450	105	450	224	4	228	195	163	428	5	180	172	140	51	125	410	422	355	160	13.6
BWC500	115	500	250	4	254	235	183	494	5	200	212	160	51	135	445	462	400	250	26.0
BWC560	130	560	280	4	284	240	188	529	5	224	212	160	61	150	495	516	450	310	42.0
BWC762	165	762	362	4	366	240	208	611	5	280	212	180	61	190	690	710	630	580	160
(Note) weight는 bore를 가공 하지 않은 상태의 값 입니다.
