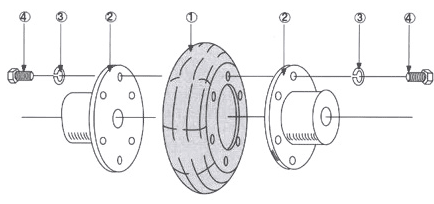

| 3. 연관 기계를 움직이지 않고 분해가 가능 하며 조립은 볼트만 체결 하는 것으로 간단히 되기 때문에 분해 조립이
편리 하며 장착 시간이 단축 됩니다.
4. 충격 완화, 진동 흡수가 뛰어 나기 때문에 진동 및 예기치 못한 충격 부하로 인한 관련 기기 및 베어링의
손상을 막아 줍니다.
5. 급유가 전혀 필요 없으므로 한번 설치 하면 기계의 수명이 다 할 때까지 영구적 으로 사용 가능 합니다.
6. 어떠한 경우라도 카플링 자체의 소음이 전혀 없습니다. 따라서 소음 공해로부터 해방 됩니다.
|
1. 사용 설비의 토오크를 구합니다.
| Ta = 974 x |
KW |
x SF 또는
Ta = 716 x |
HP |
x SF |
| N |
N |
2. 산출된 Torque를 카다로그에 있는 각 Size의 Basic Torque와 비교 하여 크거나 같은수치를 찾아 1차로
규격을 선정 합니다.
3. 하지만 Torque만 허용 범위 안에 해당 된다고 그 규격을 선정 하면 경우에 따라서는 Shaft Bore를
가공하려면 가공 여유가 부족할 경우가 있습니다.
따라서 사용 기계의 Shaft 크기와 카플링의 허용 최대 내경 가공 범위(Max. Bore)를 비교 검토 한 다음최종
규격을 선정 합니다.
4. 즉, 카다로그에 있는 허용 Torque와 최대축경(Max. Bore)이 동시에 만족 되어야 합니다.
5. 안전계수표 (SF)
|
Driving machines
|
Load
|
Examples of driven machines
|
|
Electric motor or turbine
|
Hydraulic power
|
Reciprocating motion
|
|
1
|
1.25
|
1.5
|
Smooth
|
Pumps, Blowers, Generators, and Exciters
|
|
1.5
|
1.8
|
2
|
Light shock
|
Compressors, Mixers, Grinders, Machine Tools,
Wood Working machines, and Texile Machine
|
|
2
|
2.3
|
2.5
|
Medium shock
|
Ball and Roll MiIls, Reciprocating Compressors,
Elevators, Paper Machines, Punch Presses.
|
|
2.5
|
2.8
|
3
|
Heavy shock
|
Steel & Iron Manufacturing Macines, Mining
Machines, Roll Mills, and Rubber Mixer
|
|
3
|
3.5
|
4
|
Extremely Heavy shock
|
Ore Crushers, Vibrating conveyors, and cutters
|
|
특성 및 용도
