SCREW JACK

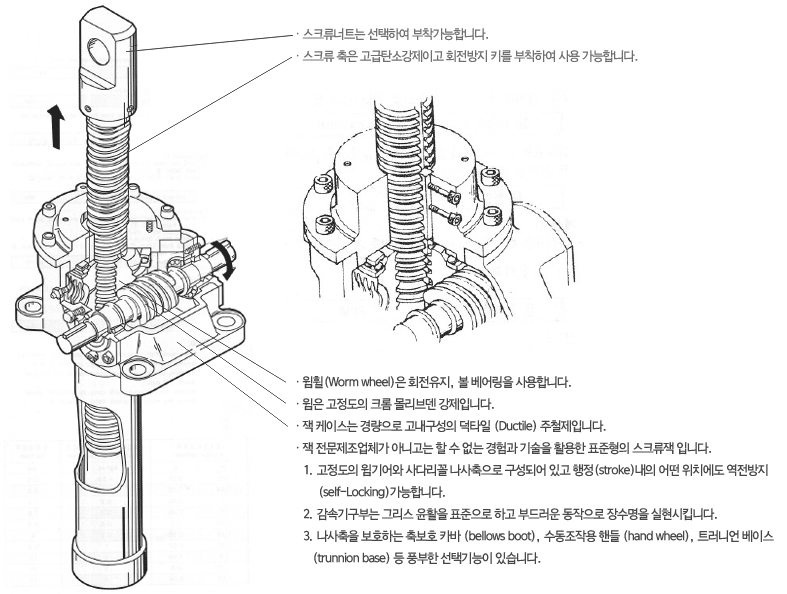

ㆍ전문제조업체가 아니고는 할 수 없는 경험과 기술을 활용한 표준형의 스크류잭 입니다.
ㆍ고정도의 웜기어와 사다리꼴 나사축으로 구성되어 있고 행정(Stroke)내의 어떤 위치에도
역전방지 (Self-Locking)가 가능합니다.
ㆍ감속기구부는 그리스 윤활을 표준으로 하고 부드러운 동작으로 장수명을 실현시킵니다.
ㆍ나사축을 보호하는 축보호 카바 (Bellows Boot), 수동조작용 핸들 (Hand Wheel),
트러니언
베이스 (Trunnion Base) 등 풍부한 선택 기능이 있습니다.
ㆍ스크류너트는 선택하여 부착가능합니다.
ㆍ스트류 축은 고급 탄소강제이고 회전방지 키를 부착하여 사용 가능합니다.
ㆍ웜휠 (Worm Wheel)은 회전유지, 볼 베어링을 사용합니다.
ㆍ웜은 고정도의 크롬 몰리브덴 강제입니다.
ㆍ잭 케이스는 경량으로 고내구성의 덕타일 (Ductile) 주철제입니다.
|
|
|
SCREW JACK의 형식 |
|
축승강형
|

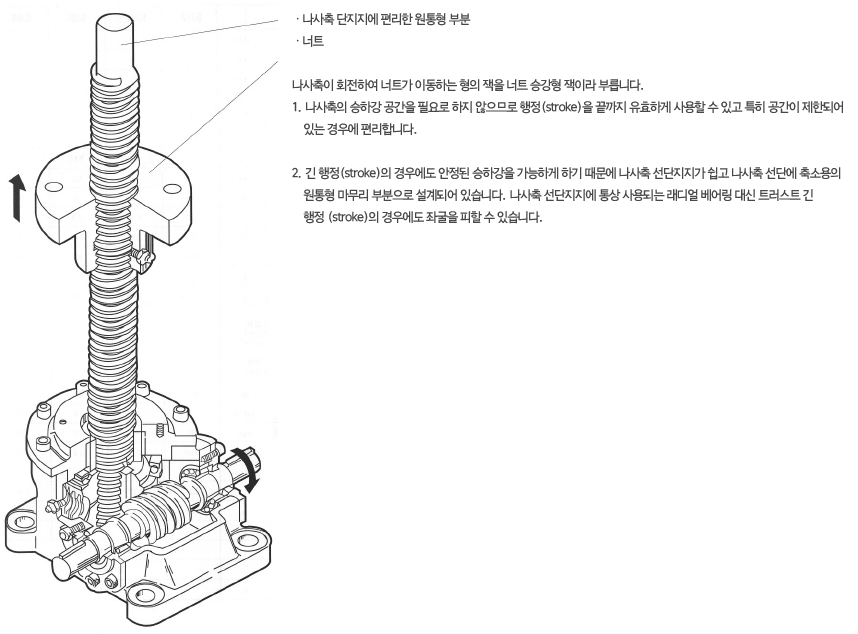

NUT승강형
|
|
|
|
|
|
|
상방향형
|
하방향형
|
상방향형
|
하방향형
|
|
|
선택기능 |
1. 높고 낮은 감속비
2. 핸드휠
3. 회전방지 키 부착
4. 트러니언 베이스 부착
5. 모타/기어모타 부착
6. 축보호카바 부착 t
7. 스크류너트 부착
|
|
FEATURE OF SCREW JACK |
|
|
FEATURE OF TRAVELING NUT JACK |
|
|
STANDARD SPECIFICATIONS |
|
형번
|
SJ32
|
SJ44
|
SJ56
|
SJ66
|
SJ66S
|
|
기본용량 (TONf)
|
1
|
2.5
|
5
|
10
|
15
|
|
나사축경 (mm)
|
20
|
25
|
40
|
50
|
55
|
|
나사축 리이드 (mm)
|
4
|
5
|
8
|
10
|
10
|
|
웜 감속비
|
H
|
5
|
6
|
6
|
8
|
8
|
|
L
|
24
|
24
|
24
|
24
|
24
|
|
효율
|
H
|
0.21
|
0.21
|
0.21
|
0.20
|
0.18
|
|
L
|
0.13
|
0.15
|
0.12
|
0.14
|
0.14
|
|
잭 1대당 최대허용동력 (kw)
|
0.5
|
0.5
|
1.1
|
1.8
|
2.8
|
|
기본 용량에 대한 소요입력 토르크 (kgf-m)
|
H
|
0.6
|
1.6
|
5
|
10
|
16.1
|
|
L
|
0.21
|
0.55
|
2.3
|
4.6
|
7.5
|
|
기본 용량에 대한 최대입력 회전수 RPM
|
H
|
600
|
230
|
140
|
140
|
140
|
|
L
|
1665
|
600
|
300
|
290
|
290
|
|
허용 최대입력 회전수 RPM
|
H
|
1575
|
1150
|
915
|
870
|
870
|
|
L
|
1730
|
1315
|
950
|
1055
|
1055
|
|
중량 행정 100mm의 경우
|
회전방지키 없슴
|
3.6
|
9
|
15
|
25
|
28
|
|
회전방지키 부착
|
32
|
35
|
|
그리스 봉입량 (kgf)
|
0.1
|
0.4
|
0.6
|
1
|
1.5
|
|
회전방지키 토르크 (kgf-m)
|
1.5
|
4.5
|
14
|
36
|
60
|
|
입력축 허용 Overhang 하중
|
30
|
45
|
70
|
120
|
120
|
|
입력축 무부하 토르크 (kgf-m)
|
0.03
|
0.1
|
0.2
|
0.3
|
0.4
|
|
토르크 계수
|
H
|
0.6
|
0.64
|
1
|
1
|
1.07
|
|
L
|
0.21
|
0.27
|
0.45
|
0.46
|
0.5
|
|
속도계수입력축 1회전당 행정의 진행 (mm)
|
H
|
0.80
|
0.83
|
1.33
|
1.25
|
1.25
|
|
L
|
0.17
|
0.21
|
0.33
|
0.42
|
0.42
|
|
나사축 성형
|
기계절삭
|
|
나사축 카바 재질
|
강
|
|
사용온도 범위
|
-15 ~ +100
|
|
|
수동부착형 SCREW JACK |
 |
| ㆍ스크류 잭은 자체 셀프록킹이 가능하기 때문에 수동휠만 부착 시키게 되면 수동의 운전이
가능하다.
ㆍ수동휠의 회전력은 아래의 공식으로 값을 구할 수 있다.
ㆍ추천하는바, 힘 안들이고 잭을 사용하려면 5 kg 이내의 회전력을 설정해야 한다.
ㆍ수동휠 회전력 = 입력된 토르크 / 수동휠 반지름
ㆍ그래서 우리가 준비하는 것은 다양한 Size에 적합한 수동휠이다.
ㆍ아래의 표에서 수동휠의 용적을 알아볼 수 있다.
|

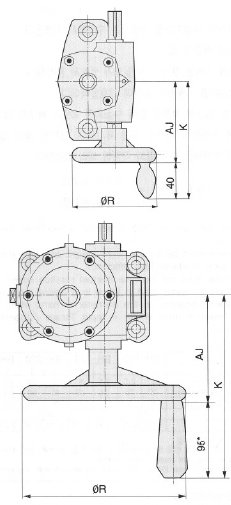

| 수동부착형 SCREW JACK |
|
Size
|
Type 100
|
Type 200
|
Type 300
|
Type 400
|
|
Direction
|
R
|
K
|
AJ
|
R
|
K
|
AJ
|
R
|
K
|
AJ
|
R
|
K
|
AJ
|
|
SJ32
|
100
|
135
|
95
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
SJ44
|
100
|
140
|
100
|
200
|
210
|
115
|
-
|
-
|
-
|
-
|
-
|
-
|
|
SJ56
|
-
|
-
|
-
|
-
|
-
|
-
|
300
|
275
|
180
|
-
|
-
|
-
|
|
SJ66
|
-
|
-
|
-
|
-
|
-
|
-
|
300
|
285
|
190
|
450
|
290
|
195
|
|
|
|
|
베벨기어타입의 SCREW JACK |
 |
이 스크류잭은 베벨기어를 사용하는 수동에서 사용된다.
다음과 같은 특징이 있다 :
ㆍ사용에 가벼울 뿐 아니라 밀도가 있어서 편리하다.
ㆍ베벨기어를 사용하기 때문에 고효율적이다.
ㆍ필요한 피스톤 작용을 할때 수동회전 속도가 빠르지 않다.
비록 가용 부하량이 아래의 표에 제시되어 있지만,
들어 올릴 수 있는 실제 부하량은 수동 휠의 직경에 따라 결정된다.
수동휠 회전력 = 입력된 토르크 / 수동휠 반지름
|

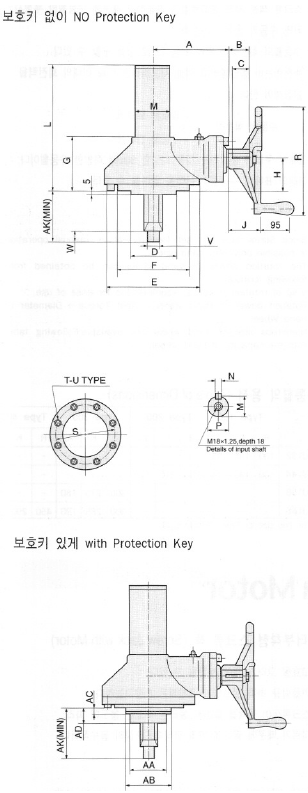

| DIMENSION |
| Size |
BH-150 |
BH-170 |
BH-220 |
BH-300 |
|
Type
|
0
|
1
|
1
|
2
|
2
|
3
|
4
|
5
|
|
A
|
154
|
171
|
226
|
305
|
|
B
|
60
|
60
|
60
|
60
|
|
C
|
45
|
45
|
45
|
45
|
|
D
|
95.2 (+0/-0.05)
|
127 (+0/-0.076)
|
152.4 (+0/0.076)
|
177.8 (+0/-0.075)
|
|
E
|
-
|
-
|
-
|
-
|
|
F
|
178
|
210
|
289
|
343
|
|
G
|
122
|
135
|
155
|
225
|
|
H
|
76.5
|
85
|
95
|
140
|
|
K
|
35
|
45
|
45
|
45
|
45
|
45
|
65
|
75
|
|
L
|
Stroke +170
|
Stroke +170
|
Stroke +180
|
Stroke +180
|
Stroke +200
|
Stroke +210
|
Stroke +285
|
Stroke +275
|
|
M
|
31.56 (+0/-0.136)
|
31.56 (+0/-0.136)
|
31.56 (+0/-0.136)
|
35.5 (+0/-0.136)
|
|
N
|
7 (+0.030 /-0.015)
|
7 (+0.030 /-0.015)
|
7 (+0.030 /-0.015)
|
10 (+0.030 /-0.015)
|
|
P
|
28.56 (+0/-0.015)
|
28.56 (+0/-0.04)
|
28.56 (+0/-0.04)
|
28.56 (+0.009/-0.034)
|
|
S
|
139.7
|
165.1
|
254
|
298.5
|
|
T
|
M16*2,
Depth 25
|
M20*2.5,
Depth 25
|
M16*2,
Depth 25
|
M20*2.5,
Depth 31
|
|
U
|
4
|
4
|
8
|
8
|
|
V
|
M14*
1.5
|
M18*
1.5
|
M18*
1.5
|
M25*
2
|
M25*
2
|
M32*
2
|
M45*
2
|
M60*
2
|
|
W
|
20
|
22
|
22
|
32
|
32
|
32
|
50
|
62
|
|
AA
|
60
|
85
|
92
|
120
|
134
|
|
AB
|
95
|
120
|
125
|
150
|
175
|
|
AC
|
-
|
15
|
20
|
17
|
18
|
19
|
|
AD
|
37
|
40
|
32
|
39
|
74
|
105
|
160
|
|
AK
|
72
|
82
|
85
|
77
|
84
|
119
|
170
|
235
|
|
|
|
|
모터 휠 부착형 SCREW JACK |
 |
ㆍ고효율 모터가 잭에 부착될 수 있다.
ㆍ커플링을 하지 않고도 스크류잭은 사용가능하다.
ㆍ스크류잭이 물체를 들어서 올리는 속도는 용도에 따라 다르기 때문에 필요에 따라 모터속도조절이
필수적이다.
|
|
|
WORM SCREW JACK |
1.
|
연동운전시의 소요동력
복수의 JACK을 연동시켜 사용할 경우는, 우측의 전달효율을 참고하여 소요동력을 결정하여
주십시요. |
| |
|
| |
소요동력 = JACK 1대당
소요동력 x 사용대수 / 전달효율 |
| |
|
JACK 연동수
|
2 대
|
3 대
|
4 대
|
n 대
|
|
전달효율
|
0.94
|
0.91
|
0.88
|
(0.97)n
|
|
| |
|
| 2. |
Input Torque |
| |
|
형번
|
45
|
56
|
66
|
73
|
95
|
135
|
|
허용입력축 토르크
|
4.3
|
7.4
|
13
|
30
|
60
|
85
|
|
| |
|
| 3. |

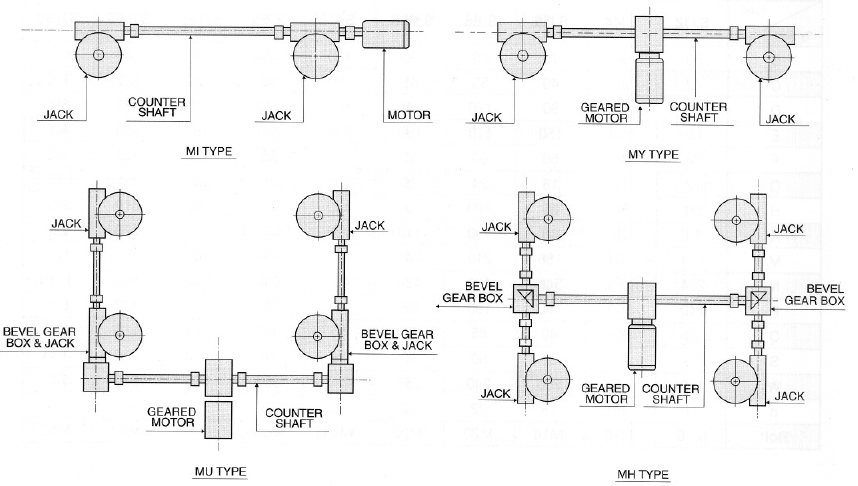

System Example |
 |
|
|

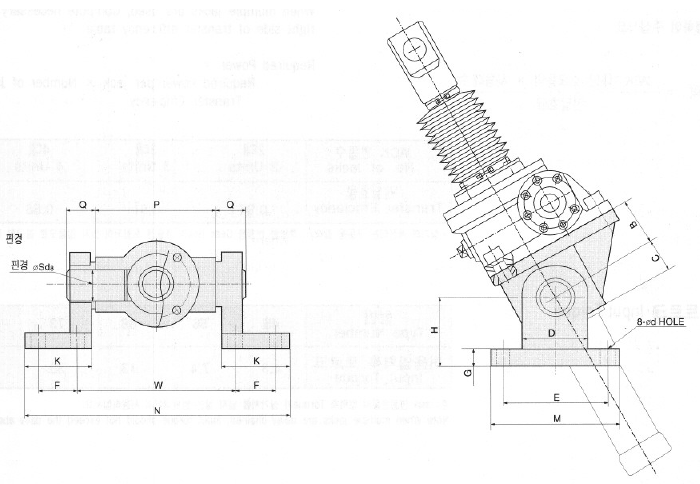

트리니언 베이스 부착형 SCREW JACK |
|
|
|
Type
|
SJ32
|
SJ44
|
SJ56
|
SJ66
|
SJ66S
|
SJ73
|
SJ95
|
SJ135
|
SJ155
|
SJ190
|
|
B
|
50
|
60
|
70
|
80
|
90
|
100
|
120
|
140
|
140
|
160
|
|
C
|
22
|
20
|
40
|
55
|
65
|
75
|
90
|
120
|
120
|
140
|
|
D
|
50
|
70
|
90
|
120
|
140
|
160
|
180
|
220
|
220
|
260
|
|
E
|
80
|
110
|
150
|
170
|
190
|
230
|
270
|
320
|
400
|
400
|
|
F
|
30
|
40
|
50
|
60
|
65
|
70
|
90
|
120
|
120
|
140
|
|
G
|
12
|
12
|
18
|
24
|
26
|
28
|
36
|
50
|
50
|
55
|
|
H
|
60
|
80
|
85
|
120
|
130
|
140
|
170
|
200
|
310
|
270
|
|
K
|
54
|
70
|
90
|
100
|
110
|
120
|
150
|
220
|
220
|
220
|
|
M
|
104
|
134
|
186
|
210
|
240
|
280
|
330
|
400
|
500
|
500
|
|
N
|
254
|
250
|
340
|
400
|
426
|
460
|
600
|
960
|
860
|
1170
|
|
P
|
140
|
100
|
150
|
190
|
196
|
205
|
280
|
500
|
400
|
640
|
|
Q
|
20
|
22
|
40
|
45
|
50
|
50
|
80
|
115
|
115
|
150
|
|
S
|
15
|
25
|
35
|
50
|
60
|
70
|
80
|
110
|
110
|
130
|
|
W
|
170
|
140
|
200
|
240
|
251
|
270
|
360
|
620
|
520
|
780
|
|
d
|
11
|
11
|
18
|
22
|
22
|
26
|
33
|
45
|
45
|
55
|
|
Bolt
|
M10
|
M10
|
M16
|
M20
|
M20
|
M24
|
M30
|
M42
|
M42
|
M52
|
|
