반폐형 고압모터
ㆍ완벽한 절연 시스템으로 반영구적인 절연수명
방적보호형 전동기는 냉각성능이 우수하며, 신뢰성, 내구성, 특성에 있어서도
호평이 좋아 모든 분야에서 많이 채택, 사용되고 있습니다.

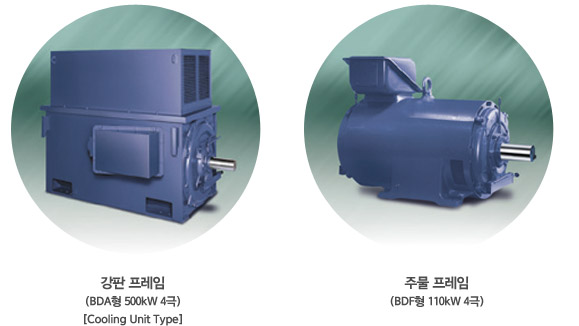

냉각방식은, 프레임 번호 355M 이하의 주물 프레임은 반부하측의 브라켓트에서 공기가 흡입되어,
부하측의 프레임으로 토출하는 방식이고, 프레임 번호 355L 이상의 강판 프레임은 전동기 상부에
있는 덕트에 의해 외기(外氣)를 흡입, 토출하는 방식으로 권선 및 코어를 균일하게 냉각하므로 냉각능력이
뛰어납니다.
|
| |
|
      |
|
|
|

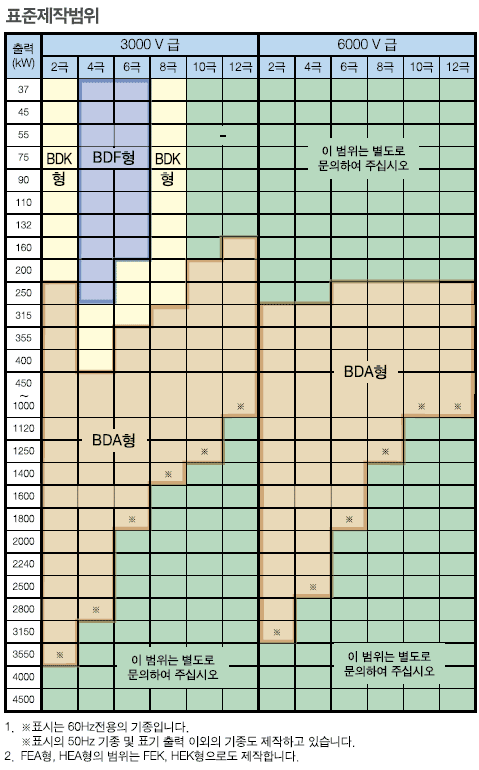

표준제작 범위 |
ㆍ형식 및 기동토크 특성
BDA형 ....... 특수농형(최소기동토크 50%)
BDK형 ....... 특수농형(최소기동토크 100%)
BDF형 ....... 특수농형(최소기동토크 150%)
ㆍ시간정격 : 연속정격
ㆍ정격전압 : 3300V 60㎐/3000V 50㎐ / 6600V 60㎐/6000V 50㎐,
ㆍ절연종류 : F종
ㆍ주위온도 : 40℃ 이하
ㆍ온도 상승한도 : 100℃(저항법)
ㆍ베어링의 종류 : 구름 베어링 및 미끄럼 베어링
ㆍ인 출 선 : 3가닥 인출
ㆍ회전방향 : 부하측에서 보아 시계 반대방향
ㆍ연결방식 : 커플링 직결 및 벨트연결
(프레임 번호 400 이상의 벨트연결용도 요구에 의해제작하고 있습니다.)
ㆍ도 장 색 : MUNSELL No. 5PB 8/2.5
ㆍ해당규격 :
치수 KS C 4203
특성 KS C 4201, 4203
일반 KS C 4002 |
 |
|
|
