SPEED GUIDE 제품선정

Speed Guide선정시의 이점

Speed Guide®의 강력한 특징 중의 하나는 설계자의 다양한 아이디어를 실현시켜 주는 것이다. 기존기술에서 가이드 선정시 반드시 고려해야만 했던 한계상황을 Speed Guide®에서는 고려할 필요가 없다.

ㆍSpeed Guide® 레일이나 블록을 설계자의 의도대로 가공할 수 있다.
ㆍSpeed Guide® 레일의 바닥면을 반드시 구비 할 필요가 없다.
ㆍSpeed Guide® SGR의 설치를 측면으로 하면 더 좋은 성능을 발휘한다

Speed Guide선정시 고려사항

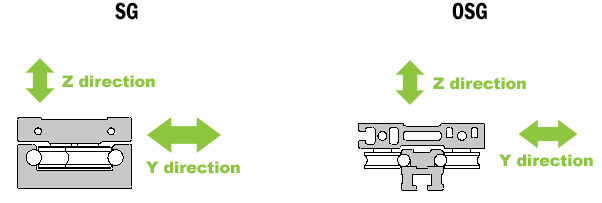

Y방향 하중에 유리 레일의 측면 설치에 유리 주행부위의 간섭을 최소화 레일을 기계구조물로 활용 레일이동식 설치시 고하중 정밀한 좌우 주행정밀도 내식용 설계에 최적	주요특징	Z방향 하중에 유리 경량설계에 최적 Mx, My모멘트 하중에 유리 레일부분의 간섭을 최소화 기계구조용 프로파일위에 바로설치 정밀한 상하 주행정밀도 내식용 설계에 최적
레일을 측면 설치한다	최적설계 요령	장축 고속용 시스템에 유리하다
