BE 1K,2K,5K,10K(고 하중 전용)

10톤 이상되는 로봇 대차와 같이 중량 물 이송에 적합하고 하중 정밀 선형로봇이며, 4차 산업에 필요한 스마트팩토리 생산라인에 적용될 수 있습니다. 기본 베이스가 제공되며 하중이나 속도 등 사용환경에 따라 주문제작합니다.

2D 3D

제품특징



Flawless & stable structure gives you the high value for money



1 주문형 고 하중 로봇 이송 대차로 빅이어(BE0.5K, BE1K, BE2K)의 가반 하중은 로봇의 자중과 pay load에 따라 정해지고 빅이어의 취부 판은 주문자의 요청에 따라 제작되어지는 제조용 직교로봇입니다.

2 정밀하게 가공된 알루미늄 베이스입니다.

3 정도등급 C5 오픈 스크류와 제로클리어런스 빅이어너트

4 오픈 스크류에 단가공이 필요없어 동심도 0을 실현시켜주는 스크류 고정용 지지 베어링입니다.

5 3000m가 넘는 스크류의 처림량은 5mm가 넘으며 스크류 밑에 고정 설치된 서포트 베어링은 스크류의 처짐을 방지 함으로서 스크류의 길이가 4000mm가 넘더라도 스크류의 회전속도를 10000rpm까지 높여줍니다.

6 대형 로봇 수송대차임에도 반복정밀도가 5㎛ 이내입니다.

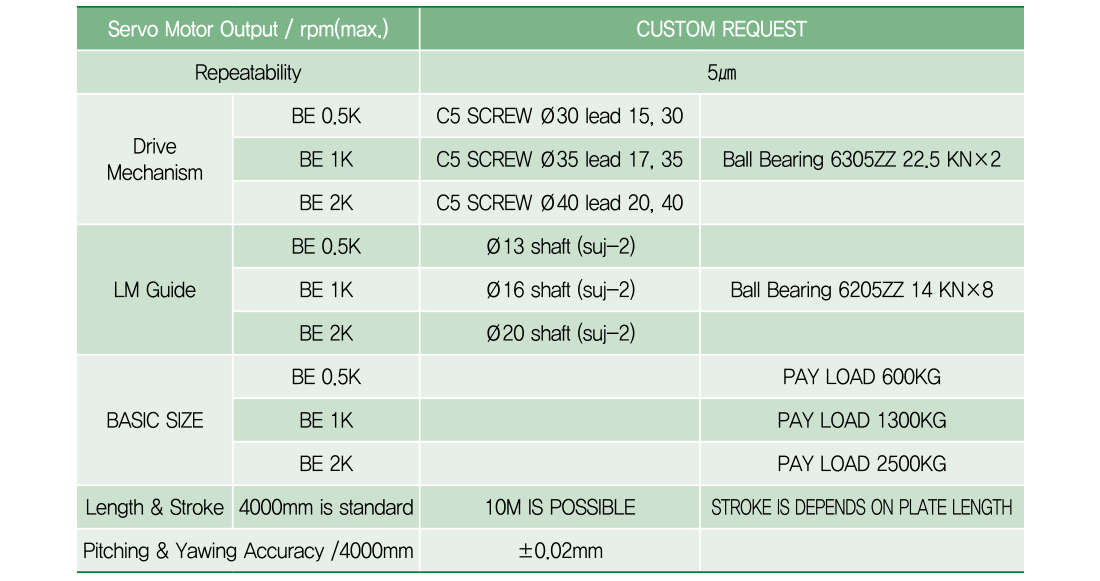

치수 및 사양



로봇 수송대차 사용 예

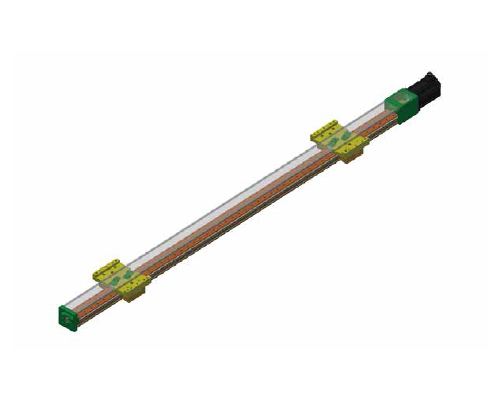

BE 2K-7000 이미지보기 2D 3D

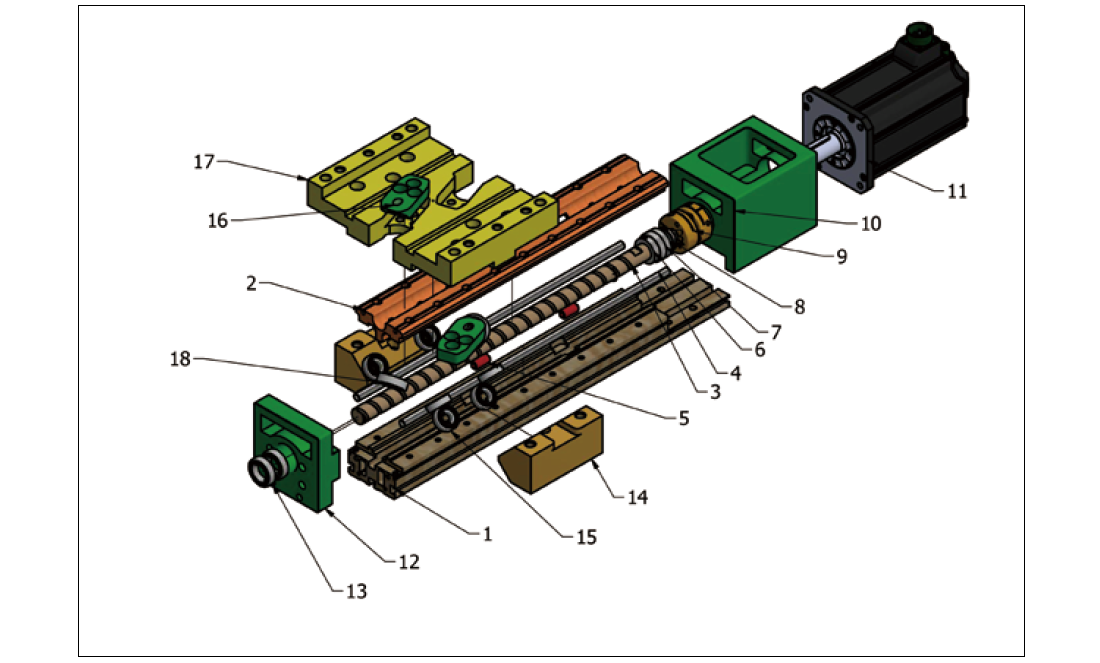

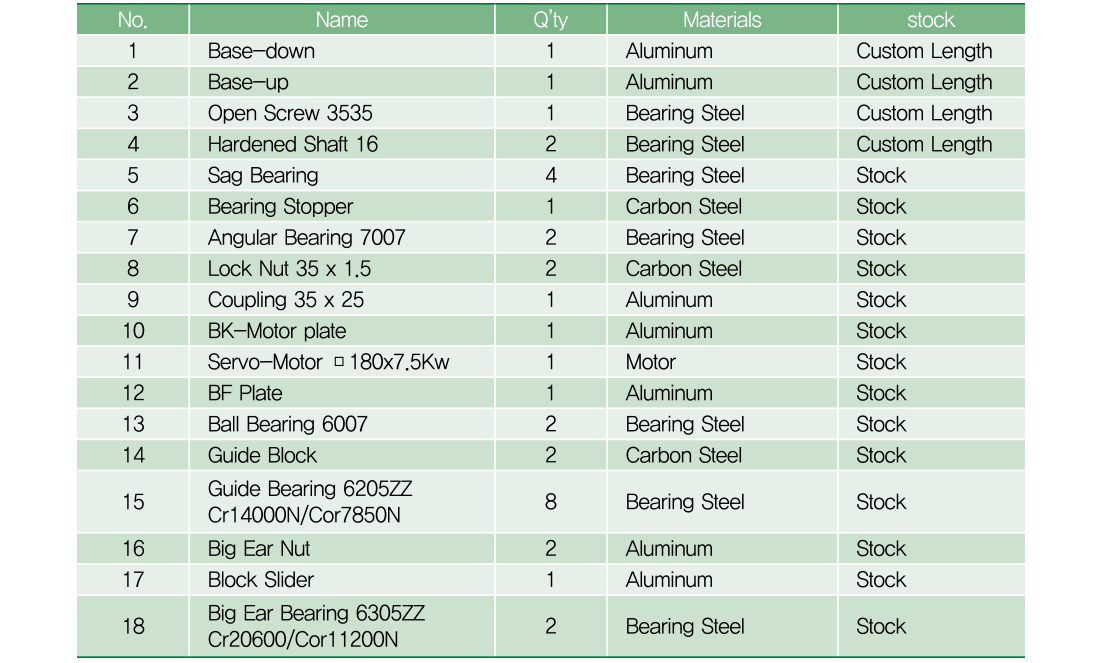

표준 부품도
